마그네틱 척 작동 원리

1. 소개

모든 분야의 발전과 함께 다양한 장치도 현대적인 도구와 기계로 대체되고 있습니다. 이러한 최신 장치는 더욱 효율적이고 안전합니다. 마그네틱 척은 산업 분야에서 널리 사용되는 최신 유행 장치입니다.

마그네틱 척은 자력을 사용하여 공작물을 고정하는 공작물 고정 기계입니다.

마그네틱 척과 그 작동 원리에 대해 자세히 논의해 보겠습니다.

2. 마그네틱 척에 대해 알아가시나요?

자기에는 자기 척, 자기 척, 자기 침대 및 자기 테이블과 같은 여러 가지 대체 이름이 있습니다.

마그네틱 척은 영구 자석의 자력을 활용하여 다양한 작업 부품을 제 위치에 고정하고 고정하는 작업 고정 기계입니다.

마그네틱 척은 철금속을 절단, 연삭, 밀링할 때 생산성을 높이는 강력한 도구입니다. 클램프, 기계적 바이스, 지그 및 고정 장치를 교체했습니다.

마그네틱 척이 제공하는 클램핑 압력은 공작물을 적절하게 고정하는 데 충분합니다. 마그네틱 척은 소형부터 대형 산업용 부품까지 다양한 크기의 공작물을 고정할 수 있습니다.

3. 다양한 부품에 대한 세부 정보마그네틱 척의

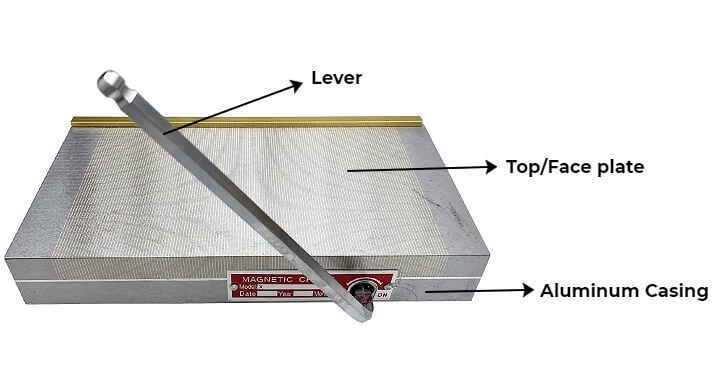

마그네틱 척은 기능을 수행하는 여러 부품으로 구성됩니다. 이러한 부분은 다음과 같습니다.

● 레버

● 전면판 또는 상단판

● 알루미늄 케이스

● 영구자석

3.1. 지렛대

레버는 영구 자석을 교차 방향에서 천천히 움직여 전도성 매체와 함께 상단 플레이트에 정렬합니다. 이러한 레버의 움직임을 마그네틱 척의 온오프 상태라고 합니다.

편심 클램프는 레버의 회전 운동을 상단 플레이트 슬라이딩 운동으로 변환합니다.

3.2. 전면 플레이트 또는 상단그릇

마그네틱 척의 전면판은 절연체와 자기 전도체로 구성됩니다. 이는 케이싱에 배열된 영구 자석과 동일한 방식으로 배치됩니다.

또한, 비전도성 물질과 자속 전도성 물질이 자기 척의 상단 플레이트에 교대로 배열됩니다. 이는 척 케이스에 배치된 영구 자석과 유사합니다.

페이스 플레이트가 자석에 의해 견고하게 닫혀 케이싱 내부의 오일이나 냉각수 유입을 방지합니다.

3.3. 알루미늄 케이싱

알루미늄 케이스는 마그네틱 척의 영구 자석, 레버 메커니즘 및 상단 플레이트를 둘러싸고 있습니다. 이 알루미늄 케이스는 척 클램핑력을 결합 및 분리하는 기능을 수행합니다.

3.4. 영구 자석

마그네틱 척의 또 다른 중요한 부분은 영구 자석입니다. 마그네틱 척의 자석은 알루미늄 캐리어 또는 케이스에 평행, 동심 또는 방사형으로 배열됩니다.

4. 마그네틱 척의 작동 메커니즘

마그네틱 척은 작업이 완료되는 동안 자력을 사용하여 작업물을 올바른 위치에 유지합니다. 마그네틱 척의 자석은 남극과 북극을 가로질러 연결되는 철 작업 매체에 극성을 생성하여 기능합니다.

고정할 재료가 자극을 가로질러 위치할 때 자속이 유입됩니다. 철 성분의 극은 자석의 극성과 반대입니다. 그러므로 그들은 서로를 끌어당긴다. 금속 가공 공정에 자석을 적용하려면 이 자속을 제어하고 증폭시키는 것이 중요합니다.

키를 수동으로 켜고 끄면 마그네틱 척이 활성화됩니다. 자석은 척 내부에서 항상 활성화되어 있지만 꺼지면 자속이 고정됩니다.

척을 켜면 마그네틱 척 내부의 자석이 상단 플레이트에 부착되고, 여기에서 자속이 페이스 플레이트 위로 이동합니다. 그리고 작업물을 상판에 올려놓으면 플럭스가 면판에 고정되어 있어 작업물이 고정됩니다. 결과적으로 사용자는 공작물에서 안전하게 작업할 수 있습니다.

마그네틱 척의 작동을 단계별로 논의해 보겠습니다.

전자석 포지셔닝

마그네틱 척의 아래쪽 표면에는 여러 개의 전자석이 배치되어 있습니다. 이 전자석은 강자성 코어를 둘러싸는 코일로 만들어집니다.

자기장 생성

전류가 흐르면 마그네틱 척이 활성화되어 모든 전자석 주위에 자기장이 생성됩니다. 자기장은 자기 척 작업 표면을 향해 위쪽으로 향합니다.

일시적으로 자화하는 강자성 물질

강철이나 철과 같은 강자성 재료로 만들어진 공작물만 마그네틱 척 위에 놓을 수 있습니다. 이 강자성 물질이 자기 척 표면 위에 놓이면 일시적으로 자화됩니다. 이는 전자석의 자기장 때문에 발생합니다.

자석 인력의 힘

강자성 공작물이 자화되면 자기 척의 표면이 공작물을 자기 쪽으로 끌어당깁니다. 자기장은 공작물을 자기 척에 단단히 고정시킵니다.

마그네틱 척에서 공작물 분리

작업이 완료되면 공작물이 마그네틱 척에서 분리됩니다. 이는 마그네틱 척에 흐르는 전류를 차단함으로써 이루어집니다. 결과적으로, 자기장이 끝나기 때문에 전자석은 자기를 없애고 자기 인력을 잃습니다. 따라서 공작물을 마그네틱 척에서 쉽게 제거할 수 있습니다.

마그네틱 척을 이런 방식으로 사용할 수도 있지만 안전 지침을 준수하면서 조심스럽게 사용하는 것이 중요합니다. 그리고 자기 척 위에는 강자성 물질만 놓을 수 있으므로 그 위에 다른 물질을 놓지 마십시오.

5. 마그네틱 척의 종류

마그네틱척은 자석의 특성에 따라 3가지 종류가 있습니다. 이러한 유형은 다음과 같습니다.

● 영구자석척

● 전자척

● 영구자석척

5.1. 영구 자석 척

영구 자석 척에는 부품을 지속적으로 끌어당기는 영구 극이 있습니다.

영구 자석 척은 반대 극을 갖는 자석으로 구성되어 상판과 캐싱 위에 배치되는 일종의 자기 척입니다.

이 척은 전기 공급이 필요하지 않으며 작동이 쉽습니다. 반복적인 유지 관리가 필요하지 않은 구조이므로 손상이나 마모의 위험이 없습니다. 또한 영구자석척을 쉽게 장착할 수 있습니다. 그러나 이 마그네틱 척은 유지력 강도를 제어할 수 없기 때문에 무거운 공작물을 유지할 수 없습니다.

5.2. 전자기 척

이 전자 척은 전류가 켜져 있을 때만 연결됩니다. 이러한 유형의 자기 척은 자기 당김을 꺼서 금속 부품을 쉽고 빠르게 분리할 수 있습니다. 그러나 금속 부분은 전류가 꺼진 경우에만 해제될 수 있습니다.

작업 중 정전이 발생하면 부품이 풀려 사고가 발생할 수 있습니다.

코일에 직류 전류가 흐르면 내부 코어가 자화됩니다. 따라서 자기장이 생성됩니다.

전자기 척은 영구 자석 척에 비해 더 강력합니다. 이 유형의 마그네틱 척은 불규칙한 모양의 부품을 단단히 고정할 수 있습니다.

5.3. 영구전자척

이것은 전자기 유형과 영구 유형의 하이브리드입니다. 전자 영구 자석 척은 부품을 잠그려면 전기 충격이 필요하고, 부품을 잠금 해제하려면 또 다른 전기 충격을 사용해야 합니다. 정전이 발생하더라도 척은 부품을 잃지 않고 분리 작업 중에도 계속 단단히 고정됩니다.

이러한 유형의 자기 척에서는 각 자석이 전기 코일로 둘러싸여 있으며, 이는 자석의 극성을 빠르게 반전시킬 수 있습니다. 코일은 또한 자기 척에 의해 가해지는 자기 당김을 제어하는 ​​기능을 수행합니다.

6. 마그네틱 척의 목적

마그네틱 척은 철금속 공작물을 고정할 수 있도록 설계되었기 때문에 철금속을 고정합니다. 매그 척은 기계 설정에 필요한 시간을 단축하고 금속 부품의 손상을 줄이며 설정 프로세스를 줄여 시간을 절약합니다.

마그네틱 척은 밀링, 표면 연삭 및 기타 CNC 가공 공정에서 작업을 고정하는 데 유용한 도구입니다.

7. 마그네틱 척의 응용

다음은 마그네틱 척의 응용 분야입니다.

7.1. 연삭용 마그네틱 척

연삭용 마그네틱 척은 강자성 공작물을 안전하고 견고하게 고정하기 위해 표면 연삭 작업에 사용되는 공작물 고정 장치입니다. 평행성, 평탄도 및 높은 표면 조도가 중요한 정밀 연삭 공정에 일반적으로 사용됩니다.

연삭기용 전자기 척연삭 목적으로도 사용할 수 있습니다.

주로 연삭용 마그네틱척은 사용자에게 다음과 같은 장점을 제공합니다.

● 연삭용 마그네틱척은 자력으로 강력한 그립감을 보장하며 연삭시 흔들림을 방지합니다.

● 이 마그네틱 척은 다양한 모양과 크기의 공작물을 고정할 수 있으므로 다양한 연삭 작업에 적합합니다.

● 공작물을 마그네틱 척 위에 쉽고 빠르게 배치할 수 있으므로 시간이 절약되고 연삭 공정 효율성이 향상됩니다.

7.2. 밀링용 마그네틱 척

밀링용 마그네틱 척밀링 머신 척용 영구 자석 척, 강자성 부품을 제 위치에 단단히 고정하기 위해 밀링 작업에 사용되는 작업 고정 도구인 자기 척의 또 다른 훌륭한 응용 프로그램입니다. 연삭용 마그네틱 척과 마찬가지로 밀링용 마그네틱 척은 자성 원리를 활용하여 밀링 공정 중에 부품을 효율적이고 안정적으로 고정하는 방법을 제공합니다.

이는 다음과 같은 장점을 제공합니다.

● 마그네틱 척에는 공작물이 마그네틱 척에 단단히 고정되도록 하는 자력이 있어 밀링 작업 중에 안정성을 제공하고 움직임을 방지합니다.

● 공작물을 마그네틱 척에 쉽게 장착할 수 있어 생산성이 향상됩니다.

7.3. 자기 선반 척

자기 선반 척은 가공을 위해 직경이 크고 길이가 짧은 공작물을 고정하는 데 사용되는 널리 사용되는 장치입니다. 공작물에 대한 자력을 높이기 위해 척 블록을 추가하여 보다 일관되고 정확한 가공이 가능합니다.

자기 선반 척은 독특한 가변 단면 자극 구조 설계를 사용하는 원형 영구 자석으로 구성됩니다. 외경이 커짐에 따라 파지력이 점차 증가합니다.

또한 자기 선반 척은 다음과 같은 장점을 제공합니다.

● 이 마그네틱 척은 MAG 및 DEMAG 단계에만 전력이 필요하므로 에너지를 95% 절약합니다.

● 전원이 꺼지더라도 작업물은 그 위치를 유지합니다.

8. 마그네틱 척의 형태

마그네틱 척은 원형, 정사각형, 직사각형 마그네틱 척 등 다양한 모양으로 제공됩니다. 각각은 특정 기능을 가지고 있습니다.

8.1. 직사각형 마그네틱 척

이 유형의 마그네틱 척은 직사각형의 평면 모양을 가지며 연삭, 밀링 및 방전 가공과 같은 다양한 금속 가공 작업에 주로 사용됩니다.

이러한 자기척은 다음과 같습니다.일반 사각 전자척, 수명이 길고 정확도가 높으므로 부품 가공 및 연삭을 위해 정확하게 클램핑할 수 있습니다.

8.2. 원형 또는 원형 자기 척

원형 척은 공작물을 회전시켜야 하는 공정에 사용됩니다. 대부분 이러한 척은 선반 기계에 사용됩니다.

디스크, 샤프트 및 기타 회전 대칭 요소와 같은 원형 또는 원통형 공작물을 작업할 때 원형 마그네틱 척은 완벽한 옵션입니다.

철 스크랩용 원형 리프팅 전자석둥근 형상의 공작물을 완벽하게 고정합니다.

8.3. 사각 마그네틱 척

정사각형 마그네틱 척은 직사각형 마그네틱 척과 유사합니다. 자석 극이 있는 정사각형의 평평한 상단 표면을 가지고 있습니다. 이 마그네틱 척은 가공 중에 다양한 입방체 또는 정사각형 공작물을 단단히 고정합니다.

9. 전자기 테이블

전자기 테이블은 모든 가공 작업에서 금속 공작물을 고정하는 효과적이고 효율적인 장치입니다. 이 장치는 로렌츠 또는 전자기력을 활용하여 작업물을 제자리에 단단히 유지합니다.

도체 코일로 둘러싸인 코어를 가진 많은 셀은 코어가 강자성 물질로 구성된 전자기 테이블 내부에 있습니다. 전류가 코일을 통해 이동함에 따라 코어는 자석으로 변합니다. 전자기 테이블 내부의 셀은 강력한 인력을 생성하여 작업물을 제자리에 고정할 수 있게 해줍니다.

10. 자기 연삭 테이블

자기 연삭 테이블은 중요한 연삭기 액세서리인 또 다른 중요한 장치입니다. 연삭 테이블에 고정되어 쉽고 빠르게 공작물을 고정하고 해제할 수 있습니다.

자기 연삭 테이블은 정밀도가 높기 때문에 자석의 균일한 힘이 변형의 염려 없이 평평한 표면에 부품을 흡착합니다.

자기 연삭 테이블의 클램핑력은 균일하고 높으므로 공작물이 느슨해지는 것을 방지합니다.

마그네틱 척과 유사하며 연삭 중에 작업물을 단단히 고정합니다.

11. 마그네틱 척, 전자기 테이블, 마그네틱 그라인딩 테이블의 주요 차이점

12. 자주 묻는 질문

12.1. 마그네틱 척이란 무엇입니까?

마그네틱 척은 고정 장치, 바이스 및 기계식 클램프를 대체하는 최신 장치입니다. 영구, 전자기 및 전기 영구 자석 척을 사용하여 기계 구성 요소를 신속하게 고정 및 고정 해제할 수 있습니다.

12.2. 마그네틱 척은 얼마나 강력합니까?

마그네틱 척 힘은 유형에 따라 다릅니다. 평방 센티미터 당 최대 16kg까지 강할 수 있습니다. 마그네틱 척의 강도는 동일하게 유지되며 시간이 지나도 감소하지 않습니다.

12.3. 전자기 척에서 자기장을 생성하는 것은 무엇입니까?

전자기 척의 코일에 직접 전류가 흐르면 자기장이 생성됩니다. 제어 장치는 공작물을 신속하게 자화 및 탈자시켜 전자기 척을 활성화합니다.

13. 최종 평결

이 기사에서는 자기 척, 전자기 테이블 및 자기 연삭 테이블에 대해 설명했습니다. 마그네틱 척은 모양과 유형이 다양하며 다양한 용도로 사용됩니다.

마그넷 척은 철금속을 절단, 연삭, 밀링할 때 생산성을 높이는 강력한 도구입니다. 클램프, 기계적 바이스, 지그 및 고정 장치를 교체했습니다.

마그네틱 척은 작업물을 단단히 고정하면서 시간을 절약하고 안전한 작동 방법을 제공합니다.
