Apple은 2017년 iPhone 8부터 다른 휴대폰 무선 충전 방식과 마찬가지로 모든 iPhone 모델에 무선 충전 기능을 추가했습니다. 무선 충전기 위에 올려놓으면 충전이 시작됩니다. 이 무선 충전은 송신기 코일에 의존하며 코일 정렬을 수락하는 것은 손에 놓았을 때 최상의 효과를 얻을 수 없습니다. 비스듬히 놓을 경우 무선충전 효율 저하, 정전, 충전 속도 저하, 발열 심화 등의 문제가 발생해 무선충전 발전을 저해할 뿐만 아니라 문제도 발생한다. 경험.
Apple은 근본적으로 기존 무선 충전의 나쁜 경험을 해결하기 위해 새로운 MagSafe 자기 충전 기술을 출시했습니다. iPhone 12 휴대폰, 주변 액세서리 및 충전기에는 모두 MagSafe 자기 구성 요소가 있어 자동 위치 지정 및 정렬이 가능합니다.
MagSafe 자기 충전 작동 방식

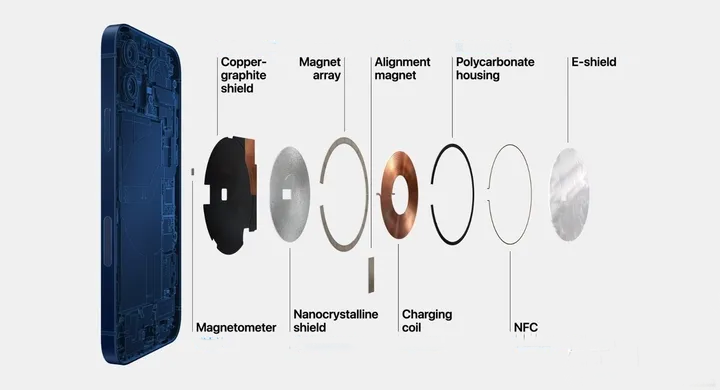

iPhone 12의 투시도에서 볼 수 있듯이 MagSafe 자기 충전 시스템 구성 요소 구조, 더 큰 수신 전력을 견딜 수 있는 독특한 권선 코일, 나노 결정질 패널을 통해 자속을 포착하고 향상된 차폐층을 사용하여 더 많은 안전하게 무선 충전을 받아보세요. 빠른 충전. 무선 수신 코일 주위에 조밀하게 배열된 자석이 통합되어 다른 자기 액세서리와의 자동 정렬 및 흡착을 달성하여 무선 수신 효율성을 향상시킵니다. 고감도 자력계가 장착되어 자기장의 세기 변화를 감지하고 즉각적으로 반응함으로써 iPhone 12가 자성 액세서리를 빠르게 식별하고 무선 충전을 준비할 수 있게 해줍니다.
기존 충전기와 비교해 MagSafe 마그네틱 충전기는 사용법에 큰 차이가 있습니다. 금속 쉘은 납작하고 둥글며, 작고 가벼운 전원 공급 케이블이 함께 제공됩니다. iPhone 12를 놓으면 MagSafe 마그네틱 충전기가 강한 자력으로 인해 직접 튀어 올라 '찰칵' 소리가 나고 자동으로 휴대폰의 마그네틱 링과 정렬되어 단단히 흡착되며 송신 코일과 수신 코일은 밀리미터에 도달합니다. 고효율 고전력 충전을 달성하기 위해 수동 배치 레벨 정렬 정확도로는 도달할 수 없습니다.
무선 충전 시스템은 유선 충전에 비해 사용 편의성은 좋지만, 공기를 통해 에너지를 전송하는 과정은 송신 코일과 수신 코일의 정확한 정렬에 크게 좌우됩니다. Apple은 무선 충전 문제를 해결하기 위해 무선 충전에 자기 기술을 적용합니다. 퍼즐 맞추기가 어렵습니다. 기울어짐 현상이 없어 무선 충전 효율을 최적화할 수 있으며, 무선 충전 전력을 높이는 것도 가능하다. 이번 세대 iPhone 12의 무선 충전 전력은 7.5W에서 15W로 두 배 증가하여 무선 충전 속도가 크게 향상되고 충전 속도는 느려집니다. 사용자 대기 시간.
MagSafe 마그네틱 충전의 편리한 흡착으로 더욱 플레이 가능성을 높일 수 있습니다. 액세서리의 경우 자기 충전은 Qi 무선 충전 표준도 지원합니다. 즉, 타사 제조업체가 자체 7.5W Qi 표준 자기 무선 충전기 및 기타 액세서리를 개발할 수 있습니다.
Qi 무선 충전기의 영구 자석
Qi는 전자기 유도 원리를 바탕으로 전기를 전송합니다. 유도 결합 전력 전송 시스템의 기본 원리는 오른쪽에 나와 있습니다. 시스템은 전자기적으로 결합된 인덕터를 함께 형성하는 송신기 코일과 수신기 코일로 구성됩니다.
