자석을 비교할 때 등급 번호가 높다고 자동으로 유지력이 더 크다는 의미는 아닙니다. 실용적인 자석 강도 차트는 네오디뮴, 페라이트, 사마륨 코발트 및 알니코 자석의 등급, 자기장 강도, 온도 저항 및 일반적인 용도가 어떻게 다른지 이해하는 데 도움이 됩니다. 또한 N35 또는 N52와 같은 라벨 너머도 살펴봐야 합니다. 자석 크기, 모양, 에어 갭, 강철 타겟, 코팅 및 작동 온도는 실제-성능을 변화시킬 수 있습니다. 이 가이드에서는 자석 등급을 읽고, 강도 측정을 비교하고, 응용 분야에 적합한 자석을 선택하는 방법을 배웁니다.
자석 강도는 무엇을 의미합니까?
자석 강도는 몇 가지 다른 측정으로 구성되며 각 측정을 이해하면 올바른 자석을 선택하는 데 도움이 됩니다.
잔류 유도(Br)
잔류 유도(Br)는 완전히 자화된 후 자석에 남아 있는 자성의 양입니다. 이를 가우스 또는 테슬라 단위로 측정되는 자석의 원시 전력 수준으로 생각하십시오. Br이 높을수록 일반적으로 자석이 더 강하다는 것을 의미하지만 이것이 전체 그림은 아닙니다. 동일한 Br을 가진 두 개의 자석은 크기와 모양에 따라 서로 다르게 당겨질 수 있습니다.
당기는 힘 또는 유지력
당기는 힘 또는 유지력은 가장 중요하게 생각하는 숫자입니다. 즉, 자석이 강철 표면에 대해 얼마나 많은 무게를 들어 올리거나 지탱할 수 있는지입니다. Br과 달리 당기는 힘은 고정된 재료 특성이 아닙니다. 자석의 크기와 모양, 자석이 닿는 강철의 두께, 자석 사이의 간격에 따라 달라집니다. 그렇기 때문에 동일한 등급의 두 자석을 서로 다른 모양으로 절단하면 인장력 등급이 매우 다를 수 있습니다.
재료별 자석 강도 차트
아래 차트는 상대 강도, 온도 저항, 내식성 및 일반적인 산업 응용 분야별로 주요 영구 자석 재료를 비교합니다.
| 자석 재질 | 공통 등급 명명 | 상대 강도 | 온도 저항 | 부식 저항 | 일반적인 응용 분야 |
|
네오디뮴 |
N35–N52(M, H, SH, UH 또는 EH 접미사 포함) | 매우 높음 | 중간에서 높음 | 중간 | 모터, 센서, 마그네틱 척, 마그네틱 어셈블리 |
|
사마륨 코발트 |
SMCO 1:5 및 2:17 | 높은 | 훌륭한 | 훌륭한 | 항공우주 장비, 고온-모터, 센서 |
|
페라이트 |
페라이트 소재 등급 | 낮음에서 중간까지 | 좋은 | 훌륭한 | 자기 분리기, 스피커, 모터, 산업용 설비 |
|

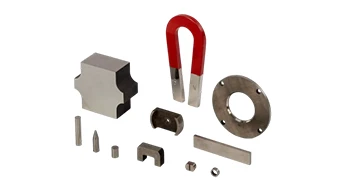

알니코 |
알니코 등급 | 중간 | 훌륭한 | 좋은 | 기기, 센서, 발전기, 고온-응용 분야 |
N35, N42, N48 및 N52는 무엇을 의미합니까?
네오디뮴 자석 등급을 읽을 때 문자 N은 일반적으로 표준{0}}온도 등급을 나타내고 숫자는 재료의 대략적인 최대 에너지 곱, 즉 MGOe 단위의 BHmax를 나타냅니다. 숫자가 높을수록 일반적으로 자기 에너지 밀도가 높아지는 것을 의미하지만 완성된 어셈블리에서 더 높은 인장력을 직접적으로 보장하지는 않습니다.
| 네오디뮴 등급 | 일반적인 BHmax 범위 | 대략적인 에너지 밀도 | 상대 강도 | 일반적인 응용 |
| N35 | 33~36 MGOe | 263~286kJ/m³ | 기준 | 일반 산업용 자석, 센서, 고정 장치 |
| N42 | 40~43 MGOe | 318~342kJ/m³ | 높은 | 모터, 자기 베이스, 자동화 장비 |
| N48 | 46–49 MGOe | 366~390kJ/m³ | 매우 높음 | 소형 모터, 센서, 자기 어셈블리 |
| N52 | 50–53 MGOe | 398~422kJ/m³ | 매우 높음 | 고성능-모터 및 공간이{1}}제한된 디자인 |
N35 vs N42 vs N52: 어느 자석이 더 강할까요?
| 등급 | 상대 자기 강도 | 주요 이점 | 필요할 때 최선의 선택 | 비용 고려 |
| N35 | 기준 | 안정적인 성능과 저렴한 비용 | 설치 공간이 충분한 범용-자석 | 가장 경제적 |
| N42 | 높은 | 강도와 가격의 적절한 균형 | 가장 높은 재료비 없이 더 강력한 성능 | 보통의 |
| N52 | 이 등급 중 가장 높은 등급 | 컴팩트한 크기로 최대 에너지 밀도 | 공간이 제한된 곳에서는 높은 자력 | 가장 비싼 |
올바른 자석 강도를 선택하는 방법
자석 강도를 선택하는 것은 최고 등급 번호가 아닌 용도부터 시작됩니다. 성능과 비용의 균형을 맞추려면 다음 단계를 따르세요.
애플리케이션 정의
하중 방향, 이동, 주기 빈도, 공간 및 환경을 포함하여 자석을 어떻게 사용할 것인지 설명하십시오. 분리기, 모터 또는 고정 장치에는 다른 성능이 필요할 수 있습니다.
필요한 유지력 확인
진동, 충격, 전단 및 안전 계수를 포함한 작업 하중을 계산합니다. 카탈로그 당김력은 정의된 강철, 접촉 및 공극-조건에만 적용됩니다.
자석 재료를 선택하세요
컴팩트한 강도를 위해서는 네오디뮴을, 경제적인 내부식성을 위해서는 페라이트를, 고온에서는 사마륨 코발트를 선택하세요.본드 자석복잡한 모양의 경우.
등급 및 치수 선택
등급, 치수, 공차, 코팅, 극 방향 및 자화 방향을 지정합니다. 형상은 경사도만큼 힘에 영향을 미칠 수 있습니다.
대량 생산 전 테스트 샘플
실제 하중, 에어 갭, 온도 및 강철 조건에서 샘플을 테스트하십시오. 제작 승인 전 힘, 밀착성, 내구성, 안전성 등을 확인하세요.
GME Magnet을 공급업체로 선택하는 이유는 무엇입니까?
지금까지 등급, 재료 및 치수가 자석이 실제로 작동하는지 여부에 얼마나 영향을 미치는지 확인했으며, 그 중 하나라도 잘못되면 나중에 수정하는 데 비용이 많이 듭니다. 경험이 풍부한 제조업체와 협력하는 것이 중요합니다. GME는 15+년 동안 네오디뮴, 사마륨 코발트, 알니코 및유연한 자석정확한 등급 및 치수 사양에 맞춰 ISO 9001, ISO 14001, CE 및 RoHS 인증을 받았습니다. 귀하의 프로젝트에 어떤 등급이나 유형이 적합한지 여전히 확신할 수 없는 경우 요구 사항을 보내주시면 주문 후가 아니라 주문하기 전에 문제를 해결하도록 도와드릴 수 있습니다.
결론
명확한 프로세스를 따르면 올바른 자석을 선택하는 것이 더 쉽습니다. 애플리케이션, 필요한 유지력, 작동 온도 및 사용 가능한 공간부터 시작하십시오. 그런 다음 재료 유형을 비교하고 적절한 등급과 치수를 선택하고 코팅, 자화 방향 및 에어 갭을 고려하십시오. 마지막으로, 대량 주문을 하기 전에 실제 작동 조건에서 샘플을 테스트하십시오. 이 접근 방식은 자기 성능, 비용 및 서비스 수명의 균형을 맞추는 데 도움이 됩니다. 자석 등급을 비교하거나 맞춤형 솔루션을 지정하는 데 도움이 필요하면 GME에 도면, 애플리케이션 세부정보 및 수량을 보내주세요. 우리 팀은 귀하의 요구 사항을 검토하고 귀하의 프로젝트에 적합한 자석 옵션을 추천할 수 있습니다.
FAQ
Q: 영구자석 중 가장 강한 종류는 무엇인가요?
A: 네오디뮴(NdFeB)은 현재 사용 가능한 가장 강력한 영구 자석 소재입니다. 특히 고열 환경에서는 사마륨 코발트가 그 다음이고, 알니코와 페라이트가 그 뒤를 따릅니다.
Q: N52가 N35보다 더 강한가요?
답: 그렇습니다. 동일한 크기에서 N52는 N35보다 약 30~40% 더 강합니다. N 뒤의 숫자는 자석의 최대 에너지 곱을 반영하므로 숫자가 높을수록 자석이 더 강하다는 의미입니다.
Q: 자석 등급이 높을수록 항상 인장력이 더 높아진다는 뜻인가요?
답: 꼭 그렇지는 않습니다. 등급은 주어진 크기에서의 강도를 알려주지만 당기는 힘은 모양, 두께, 자석이 붙잡고 있는 것에 따라 달라집니다. 더 작은 고급-등급 자석은 더 큰 저등급 자석보다 더 적게 끌어당길 수 있습니다.-
질문: 고온 응용 분야에 가장 적합한 자석은 무엇인가요?-
답변: 알니코와 사마륨 코발트는 열을 가장 잘 처리하며, 알니코는 일반적인 유형 중 가장 높은 온도를 견뎌냅니다. 표준 네오디뮴은 가열되면 약화되지만 N42SH와 같은 고온-등급은 훨씬 더 잘 견딥니다.
Q: 페라이트 자석은 네오디뮴 자석보다 저렴합니까?
답변: 예, 페라이트(세라믹) 자석은 네오디뮴보다 가격이 훨씬 저렴하기 때문에 대용량-또는 예산-에 민감한 응용 분야에서 일반적으로 사용됩니다. 단점은-페라이트가 크기에 비해 훨씬 약하다는 것입니다.
Q: 자석 당기는 힘은 어떻게 측정되나요?
A: 당기는 힘은 설정된 두께의 평평한 철판에서 자석을 잡아당기는 데 얼마나 많은 직선 힘이 필요한지-측정하여 테스트합니다. 일반적으로 파운드 또는 킬로그램 단위로 제공되며 정확한 테스트 설정에 따라 결과가 달라질 수 있습니다.
